ВЕКТОР-2019
Комплексы измерительные ВЕКТОР-2019 (далее — комплексы) предназначены для:
— воспроизведения и хранения внутренней шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и/или GPS, для измерения разности (расхождения) шкалы времени в сетях операторов связи;
— формирования нормированных значений длительности (продолжительности) телефонных соединений, синхронизованных с национальной шкалой времени UTC(SU), измерения длительности соединений в сетях проводной и беспроводной связи;
— измерения количества переданной (принятой) информации (данных);
— формирования и хранения нормированных значений параметров, применяемых для оценки качества, целостности и устойчивости функционирования сетей связи общего пользования, в том числе поддерживающих технологии кадровой/пакетной передачи данных поколений 2G, 3G, 4G, 5G;
— определения параметров временной и тактовой сетевой синхронизации (ошибки временного интервала, максимальной ошибки временного интервала, девиации временного интервала, ошибки времени, постоянной и динамической ошибки времени, максимальной абсолютной ошибки времени).

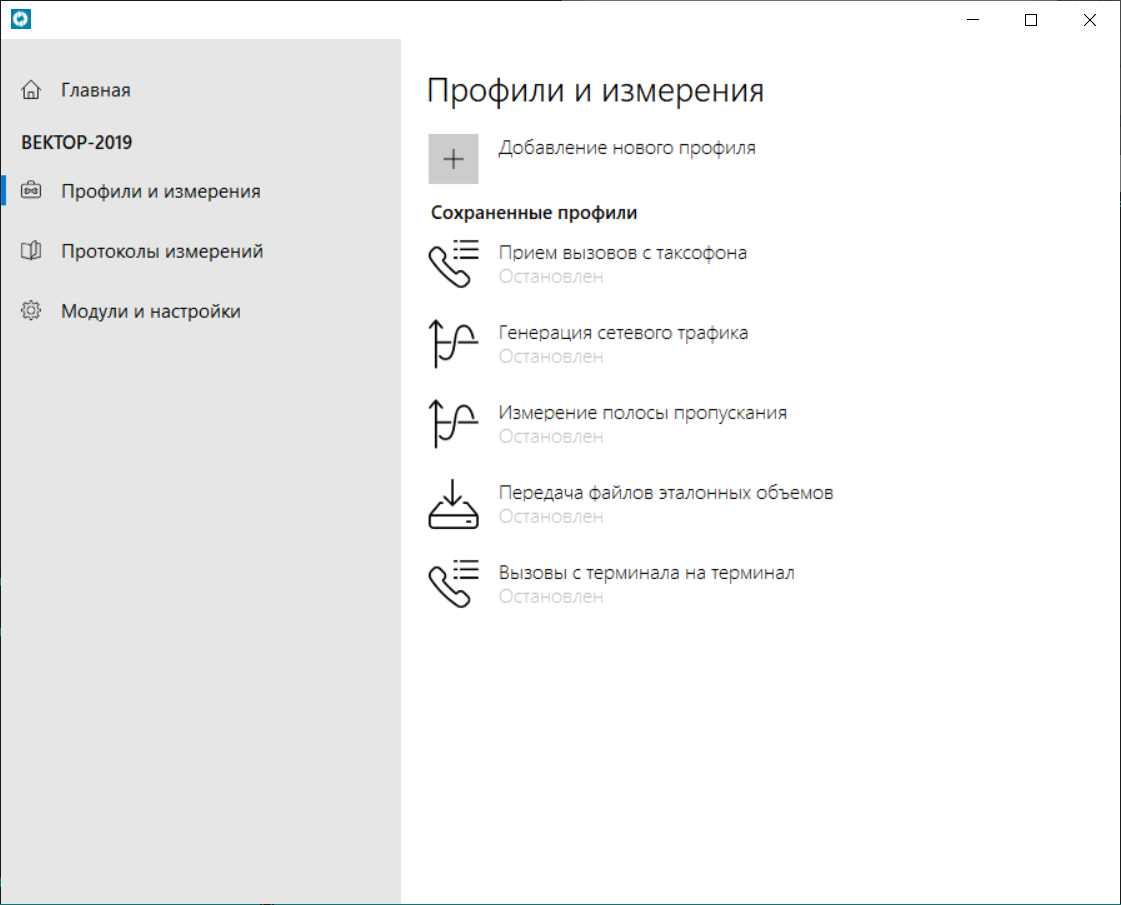

Принцип работы ВЕКТОР-2019 основан на исполнении последовательности команд специального ПО, обеспечивающих дистанционные процедуры передачи/приема заданного количества информации, измерение длительности телефонных соединений и сеансов передачи данных, измерение разности (расхождения) шкалы времени в сетях операторов связи для оценки параметров качества услуг связи при передаче данных.
Конструктивно ВЕКТОР-2019 представляет собой аппаратно-программный комплекс, в состав которого входят:
— блок управления комплексом (БУК)
— блоки аппаратные для дистанционных измерений (БАДИ)
— модули аппаратные интерфейсные (МАИ)
— модуль приемовычислительный ВЕКТОР-СС
— устройство для хранения файлов эталонных объёмов
— блок для измерений временных интервалов и ТСС (ИВО-2)
БУК функционально объединяет персональный компьютер (ПК) с внешними и/или встроенными МАИ и специальным программным обеспечением (ПО), модуль приемовычислительный ВЕКТОР-СС, устройство для хранения файлов эталонных объёмов и может быть конструктивно исполнен в трех вариантах:
— для размещения в стойке 19 дюймов (ВЕКТОР-2019-БУК-Р19)
— в настольном исполнении (ВЕКТОР-2019-БУК-ПК)
— в портативном исполнении (ВЕКТОР-2019-БУК-НБ)
БАДИ включают системный процессор, один или несколько МАИ, модуль приемовычислительный ВЕКТОР-СС, устройство для хранения файлов эталонных объёмов и конструктивно представлены следующими вариантами:
— со встроенным интерфейсом IEEE 802.3ab, полосой пропускания 1 Гбит/с и функциями сервера файлов эталонных объемов (ВЕКТОР-2019-БАДИ-СФЭО);
— со встроенным интерфейсом IEEE 802.3u, полосой пропускания 100 Мбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф100М);
— со встроенным интерфейсом IEEE 802.3ab, полосой пропускания 1 Гбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф1Г);
— со встроенным интерфейсом SFF-8431 SFP+, полосой пропускания 10 Гбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф10Г);
— со встроенным интерфейсом SFF-8635 QSFP, полосой пропускания 40 Гбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф40Г);
— со встроенным интерфейсом SFF-8665 QSFP28, полосой пропускания 100 Гбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф100Г);
— со встроенным интерфейсом SFF-8665 QSFP56, полосой пропускания 200 Гбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф200Г);
— со встроенным интерфейсом QSFP-DD 400G, полосой пропускания 400 Гбит/с на каналах фиксированной связи стандартов IEEE 802.3 (ВЕКТОР-2019-БАДИ-Ф400Г);
— на каналах радиосвязи в сетях электросвязи по передаче данных с коммутацией пакетов поколений 2G, 3G, 4G (ВЕКТОР-2019-БАДИ-М1);
— на каналах радиосвязи в сетях электросвязи по передаче данных с коммутацией пакетов стандартов NB-IoT (ВЕКТОР-2019-БАДИ-М2);
— на каналах радиосвязи в сетях электросвязи по передаче данных с коммутацией пакетов поколений 5G (ВЕКТОР-2019-БАДИ-М3);
— на каналах радиосвязи телефонных сетей электросвязи поколений 2G, 3G, 4G (ВЕКТОР-2019-БАДИ-ТМ1);
— на каналах радиосвязи телефонных сетей электросвязи поколений 5G (ВЕКТОР-2019-БАДИ-ТМ2);
— на электрических телефонных каналах связи (ВЕКТОР-2019-БАДИ-ТФ).
