ВЕКТОР-2019-БАДИ-Ф2хх

Сервер времени с функцией зонда IEEE 1588v2 (PTP), G.8275.1 и NTP

Описание
Характеристики

Особенности

Серверы времени предназначены для измерений временных параметров сетей передачи данных и реализуют функции, определяемые установленным ПО: Приёмник GLONASS/GPS c ToD+1PPS (RS232), IEEE 1588V2 Grandmaster / Slave, NTP Сервер, преобразователь (конвертер) PTP2NMEA и др.
На бытовом языке прибор может выступать в виде:

  • Преобразователь GPS/ГЛОНАСС в PTP-Сервер

  • Преобразователь GPS/ГЛОНАСС в NTP-Сервер

  • Преобразователь NTP в PTP-Сервер

  • Преобразователь PTP-клиент в NTP Сервер

  • Преобразователь PTP-клиент в NMEA и 1 PPS (ToD)

  • Преобразователь PTP-клиент в CCSA и 1 PPS

  • Измеритель разности шкал времени между различными источниками времени

  • Формирователь точного времени на основе нескольких источников

Принцип действия  функции зонда основан на формирования тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик

В режиме Зонда приборы имеют возможность формирования и передачи специально сформированной последовательности IP-пакетов (тестового трафика), содержащей заданный объем информации (количества данных эталонных объемов) и измерения характеристик переданного тестового трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках трафика может передаваться в системы контроля, сбора и обработки информации. Для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи, Зонды синхронизируются относительно национальной шкалы времени Российской Федерации UTC(SU) с помощью входящего в их состав модуля приемовычислительного ВЕКТОР-СС или от сервера времени по протоколу IEEE 1588v2 (PTP) или NTP. Зонды так же могут выступать в виде основных и резервных серверов точного времени PTP или NTP. В дополнение к функции стандартного GLONASS/GPS приёмника зонды могут выступать в виде виртуальных GPS/GLONASS приёмников, передавая по RS232 интерфейсу сигналы NMEA $GPRMC и $GPZDA, полученные по протоколу PTP/NTP.

Управление Зондами осуществляется с помощью встроенного WEB-интерфейса или дистанционно с помощью систем контроля, сбора и обработки информации. В состав Зондов входят вычислители общего назначения. Зонды обладают функциями хранения и сравнения файлов эталонных объемов и являются утверждёнными типами СИ.

  • Бесшовная работа с системой измерений ВЕКТОР-2019

  • Микро-настольное исполнение и монтаж в 19" стойку

  • Один порт Ethernet 10/100 Мбит/с

  • Питание 5В от внешнего порта или от адаптера

  • Встроенный ГЛОНАСС/GPS приёмник ПРО-04M

  • Функция сервера PTP Grangmaster с профилем G.8265.1

  • Функция преобразования PTP Slave в NMEA ToD+1PPS

  • Интегрированная функция тайм-сервера NTP/SNTP

  • Пассивное охлаждение

  • Архитектура ARM

  • Является утверждённым типом средства измерений

  • Производство Россия, сертификат СТ-1

  • Функция сервера PTP Slave с профилем G.8275.1

Характеристики

  • Протоколы, рекомендации: TCP/IP, HTTP/s, RFC2544, Y.1564, Y.1540, NTP, IEEE 1588v2, RTP, DHCP, SNMP, NMEA, ARP и прочие.

  • Точность: В базовой версии точность измерений и синхронизации составляет ±0.25 мс от UTC/SU

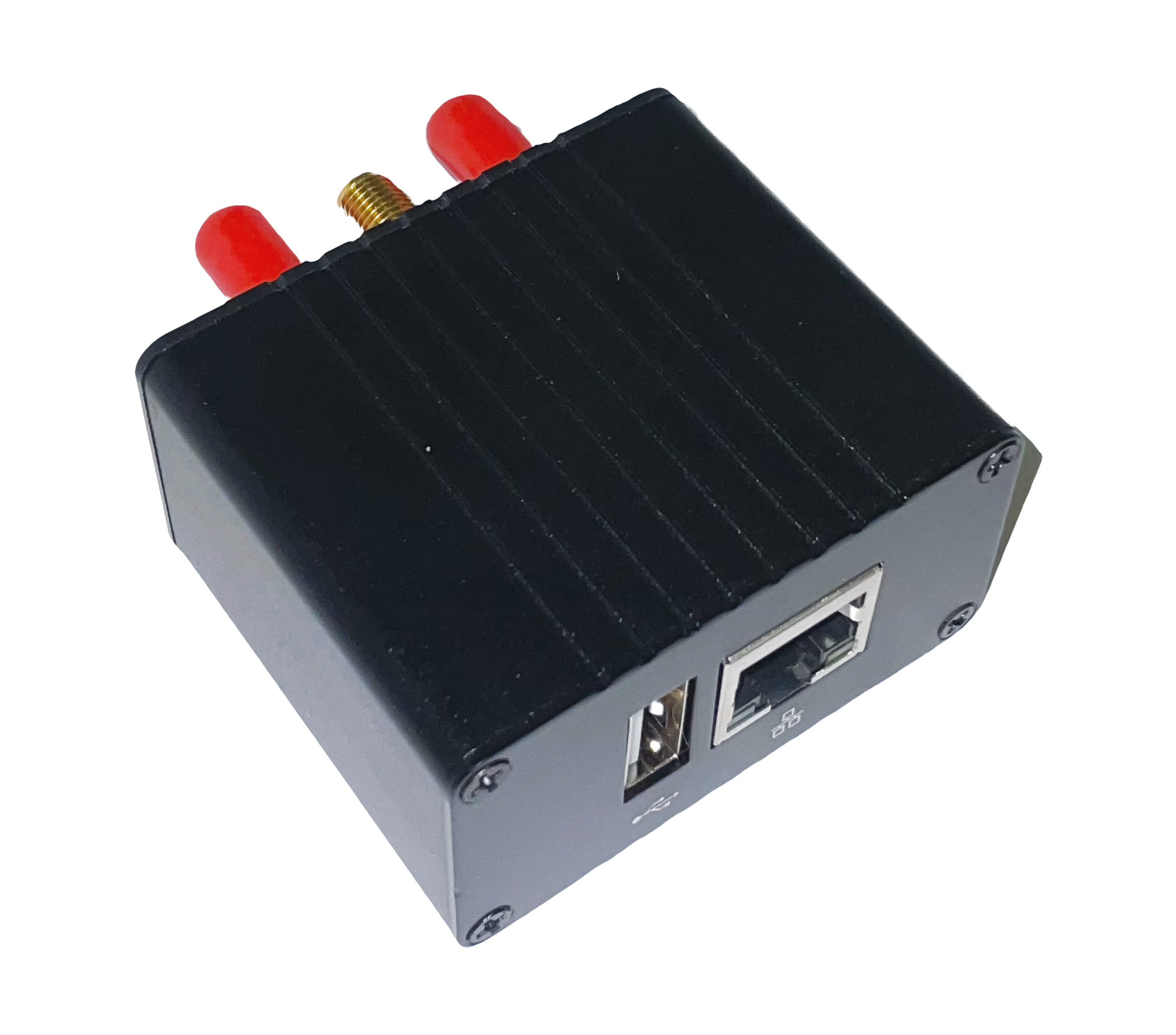

  • Порты: 1 x Ethernet 10/100, 1 x USB 2.0, 1 x microSD

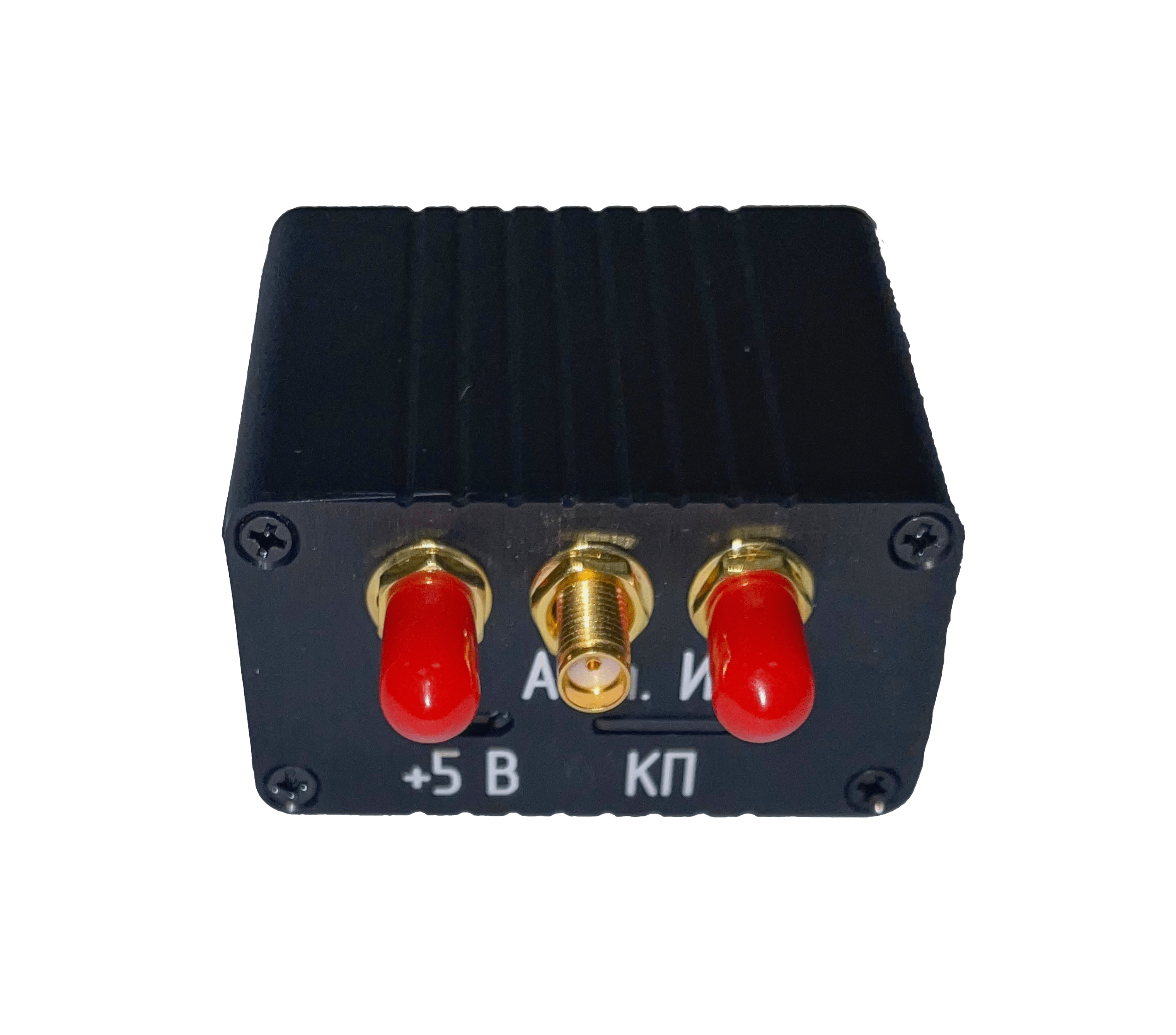

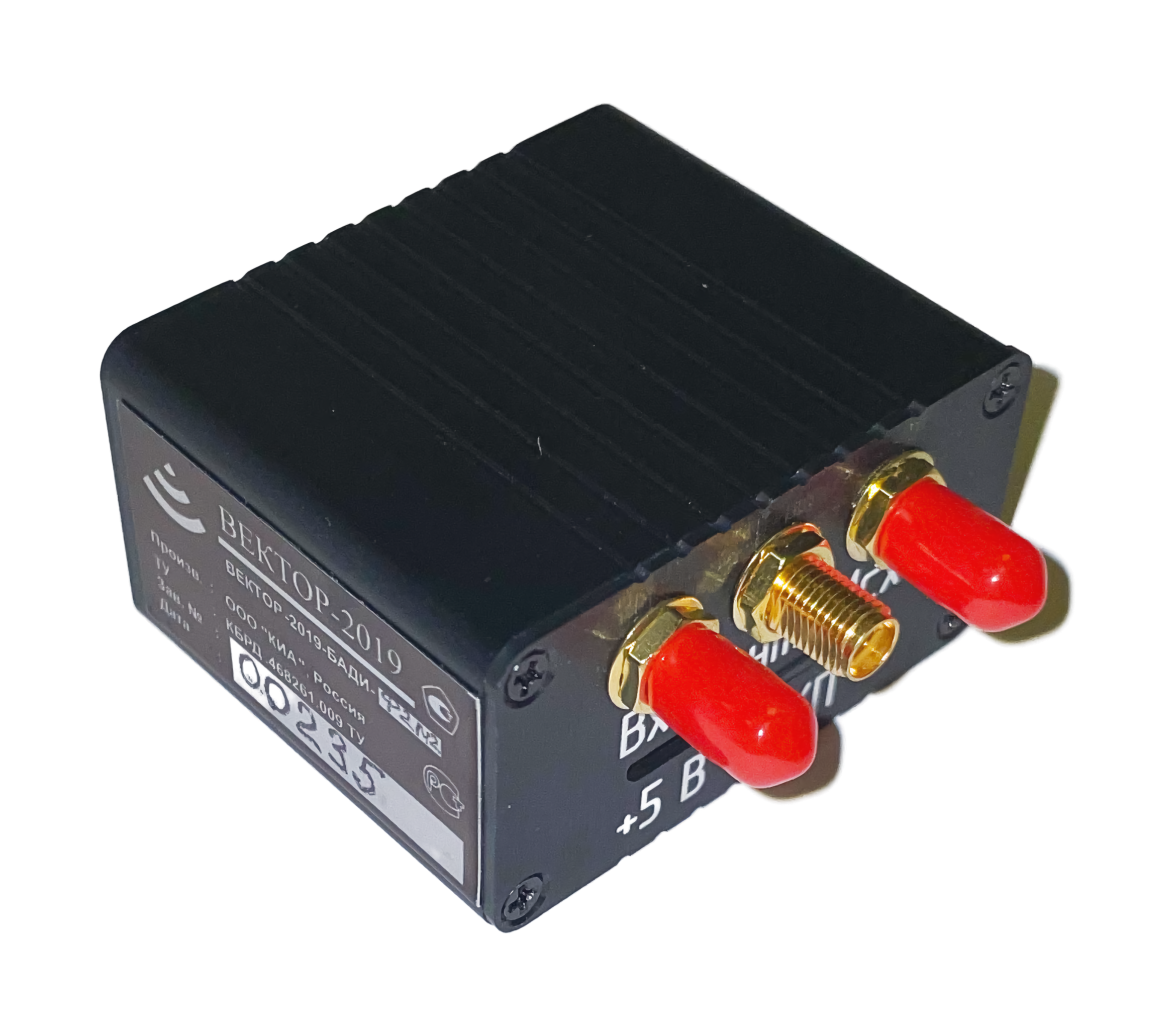

  • Габариты настольные: 46 x 55 x 30 мм (модель ВЕКТОР-2019-БАДИ-Ф2Мx)

  • Габариты для стойки: 483 х 44 х 60 мм (модель ВЕКТОР-2019-БАДИ-Ф2Cx), 1U

  • Потребление: 1 Вт (максимум)

  • Масса: 230 г

  • Средство измерения: СИ утвердждённого типа

  • Настройка: Web, CLI, API

  • Температура эксплуатации: -10 – + 35 °С

Применение сервера времени (режимы работы)

PTP master сервер в режиме Grandmaster с синхронизацией шкалы от ГНСС

  • Точность формирования шкалы времени отностительно национальной шкалы времени UTC-SU — ±50 нс

  • Поддержка системы выбора источника синхронизации  ГНСС (ГЛОНАСС/GPS) L1/L1

  • Поддержка режимов: Ethernet Broadcast, IP/UDP Multicast, IP/UDP Unicast, IP/UDP Unicast+Signalling

  • Поддержка разных, в том числе отличных от Atomic Clock шкал времени

  • Поддержка более 200 и более PTP slave клиентов

Промежуточный PTP master сервер с синхронизацией шкалы от PTP

  • Точность формирования шкалы времени отностительно шкалы времени вышестоящих PTP серверов — ±50 нс

  • Поддержка системы выбора источника синхронизации (PTP  серверов) по кретериям качества

  • Поддержка режимов: Ethernet Broadcast, IP/UDP Multicast, IP/UDP Unicast, IP/UDP Unicast+Signalling

  • Чёрный список PTP-master серверов (до 4 шт)

PTP slave клиент с выдачей времени по ToD (RS232/422/485 + 1PPS)

  • Точность формирования шкалы времени отностительно шкалы времени вышестоящих PTP серверов — ±100 нс

  • Поддержка системы выбора источника синхронизации (PTP Grandmaster серверов) по кретериям качества

  • Выдача внешнего сигнала 1 PPS в внутреннего сигнала интерфейса RS232 (сингалы DCD, RI ng)

  • Режим подключения к PC по по интерфейсу USB 2.0 в режиме USB2COM

  • Выдача ToD в форматах: эмуляция GPS/ГЛОНАСС NMEA 0183 или CCSA (CM — China Mobile)

  • Чёрный список PTP-master серверов (до 4 шт)

NTP сервер уровня Stratum 1

  • Поддержка до 1000 клиентов

  • Точность формирования шкалы времени отностительно шкалы времени ГНСС — ±50 нс

  • Компенсация задержек сетевых интервейсов и длин кабеля

NTP сервер уровня Stratum 2

  • Поддержка до 1000 клиентов

  • Точность формирования шкалы времени отностительно шкалы времени вышестоящих PTP серверов в соотетствии с точностью PTP

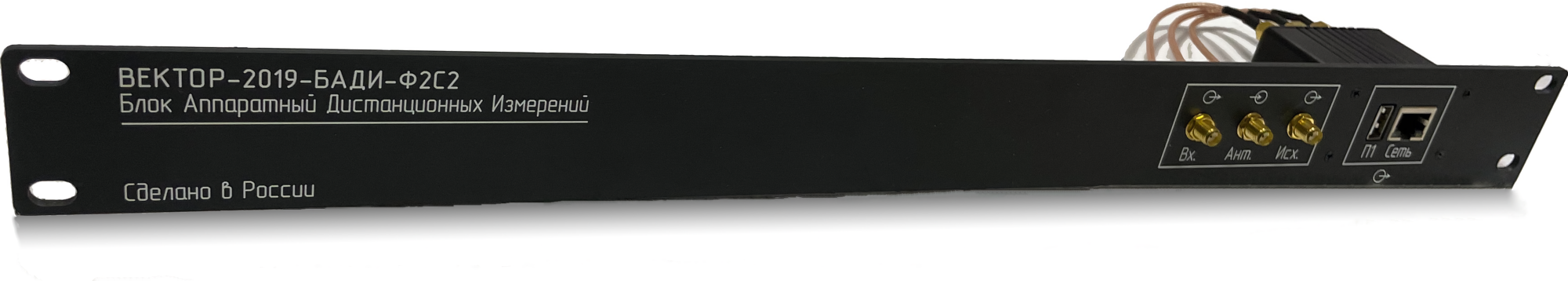

Исполнение для монтажа в 19" стойку

big1@2x
