Особенности

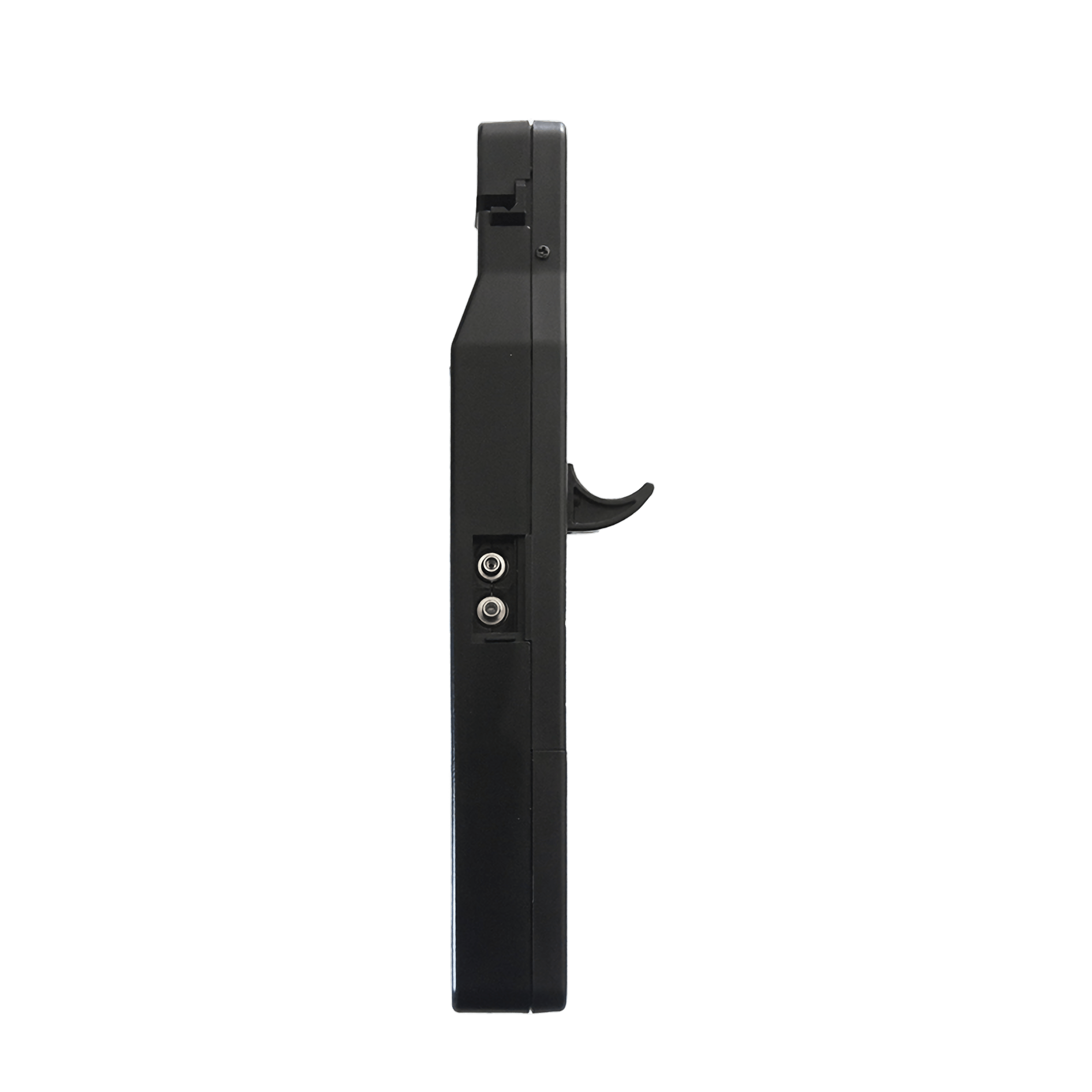

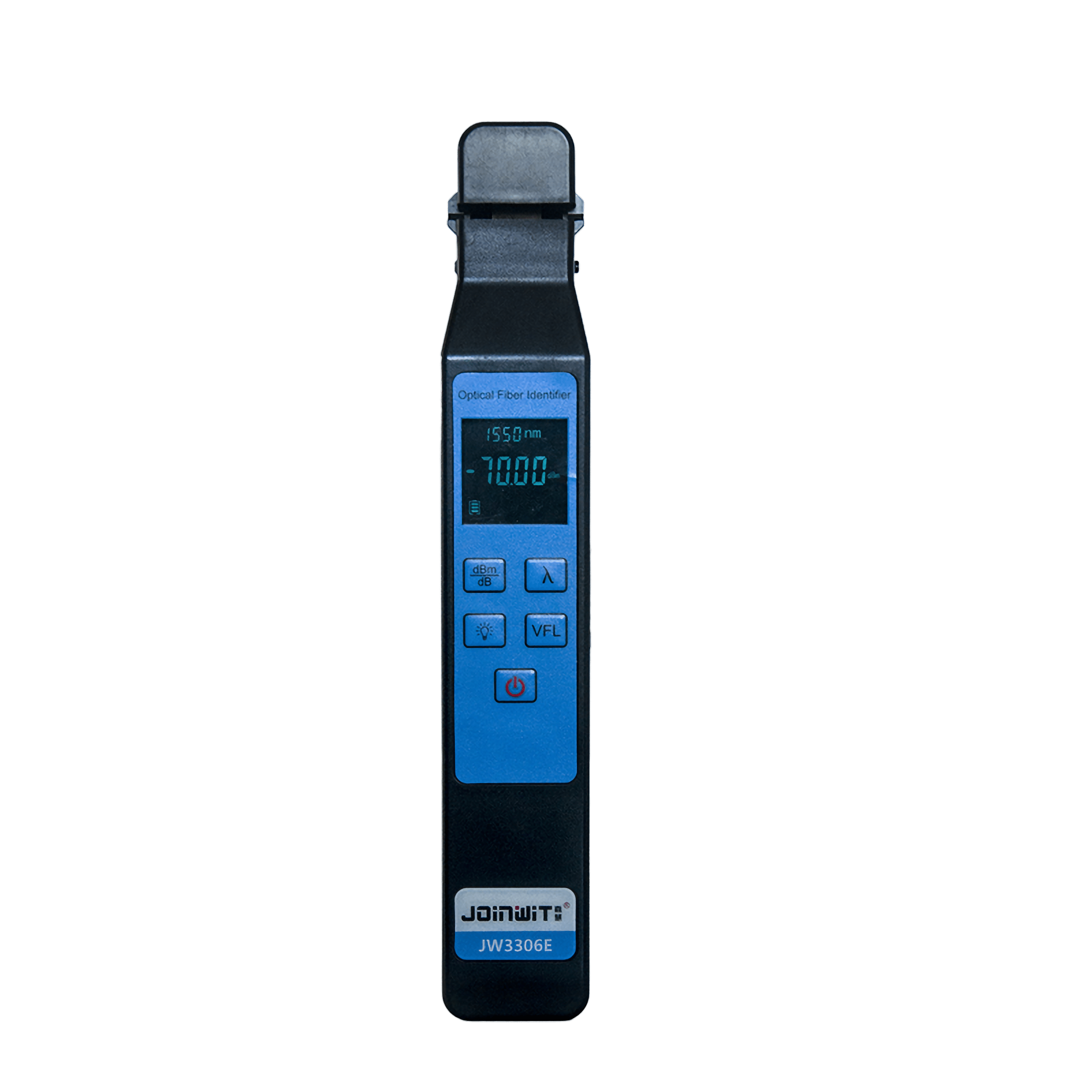

Идентификатор оптического волокна ВОЛС JW3306E применяется для безразрывного определения наличия и направления сигнала в любом месте одномодового и многомодового волокна и имеет функции измерителя оптической мощности и визуального локатора дефектов. Незаменимый инструмент при строительстве волоконно-оптических линий.
Идентификатор выполнен в компактном лёгком корпусе и предназначены для работы, как в полевых, так и в лабораторных условиях
-
Компактный и лёгкий
-
Низкие вносимые потери
-
Функция измерителя оптической мощности
-
Функция визуального локатора повреждений
-
Поставка с калибровкой
-
Цветной дисплей
-
Металлическая головка для разных типов волокна
-
Простая, интуитивно понятная настройка
-
Контроль заряда батарей
-
Гарантия 1 год
Характеристики
Идентификатор
Диапазон длин волн, нм
800 – 1700
Тип детектора
InGaAs
Тип адаптера
250 мкм, 900 мкм, 2 мм, 3 мм
Частота модуляции
270 Гц, 1 кГц, 2 кГц, CW
Диапазон обнаружения сигнала, дБм
−50...+13
Диапазон обнаружения направления, дБм, типичное
−37...+13
Индикация частоты сигнала
270 Гц, 1 кГц, 2 кГц
Диапазон обнаружения частоты, дБм, типичное значение
−30...+13
Измеритель оптической мощности OPM
Длина волн, нм
850/1300/1310/1490/1550/1625
Измеряемая мощность, дБм
от −50 до +26
Разрешение, дБ, нВт
0,01
Неопределённость, дБ, не более
0,5
Размерность
дБ, дБм, Вт
Разъем
Универсальный 2,5 мм
Визуализатор повреждений VFL
Длина волны излучения, нм
650 ±10
Выходная мощность излучения, мВт
Типовое значение не менее 10
Разъем
Универсальный 2,5 мм
Общие параметры
Размеры (без кнопки подключения), мм / Вес, г
220 х 38 х 28 / 145
Дисплей
Цветной, ЖК
Питание
2 x AA батареи
Условие эксплуатации, температура
от −20 ºС до +60 ºС
Условие хранения, температура ºС
от −30 ºС до +70 ºС
Комплект поставки
Идетификатор активного волокна JW3306E
1
Сумка для переноски
1
Переходной адаптер FC для OPM
опция
Переходной адаптер SC для OPM
опция
Эксплутационная документация
1
