ВЕКТОР-СС
Продукт представляется собой синхронизирующий приёмник точного времени и синхронизации по системам ГНСС. Модули приемовычислительные ВЕКТОР-СС предназначены для измерений текущих навигационных параметров и формирования внутренней шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и/или GPS.
Принцип действия ВЕКТОР-СС основан на измерениях текущих навигационных параметров, параллельном приеме и обработке 32 универсальными измерительными каналами сигналов стандартной точности (СТ-код ГЛОНАСС и С/А-код GPS) в диапазоне частот L 1 навигационных космических аппаратов ГНСС и формировании внутренней ШВ, подстраиваемой по сигналам ШВ ГЛОНАСС и/или GPS.
ВЕКТОР-СС выпускается в 4 модификациях - ВЕКТОР-СС-PCIe-05, ВЕКТОР-СС-PCIe-5, ВЕКТОР-СС-PCIe-250, ВЕКТОР-СС-250.
Все модификации имеют выход сигналов ШВ 1 Гц, подстраиваемой по сигналам ШВ ГЛОНАСС и/или GPS. Модули имеют следующие режимы работы: «Навигация на стоянке», «Время на твердой точке», "Время автономное".
Конструктивно модули ВЕКТОР-СС-PCIe-05, ВЕКТОР-СС-PCIe-5, ВЕКТОР-СС-PCIe-250 выполнены в виде многослойной печатной компьютерной платы PCIe, антенного блока, комплекта кабелей. На плате расположены приемник сигналов ГНСС ГЛОНАСС/GPS, элементы устройства цифровой обработки и специализированного вычислителя, включая формирователь внутренней ШВ, термостатированный кварцевый генератор (стабильность частоты для разных модификаций разная), разъём сигналов внутренней ШВ 1 Гц и разъём для подключения кабеля, монтажные элементы.

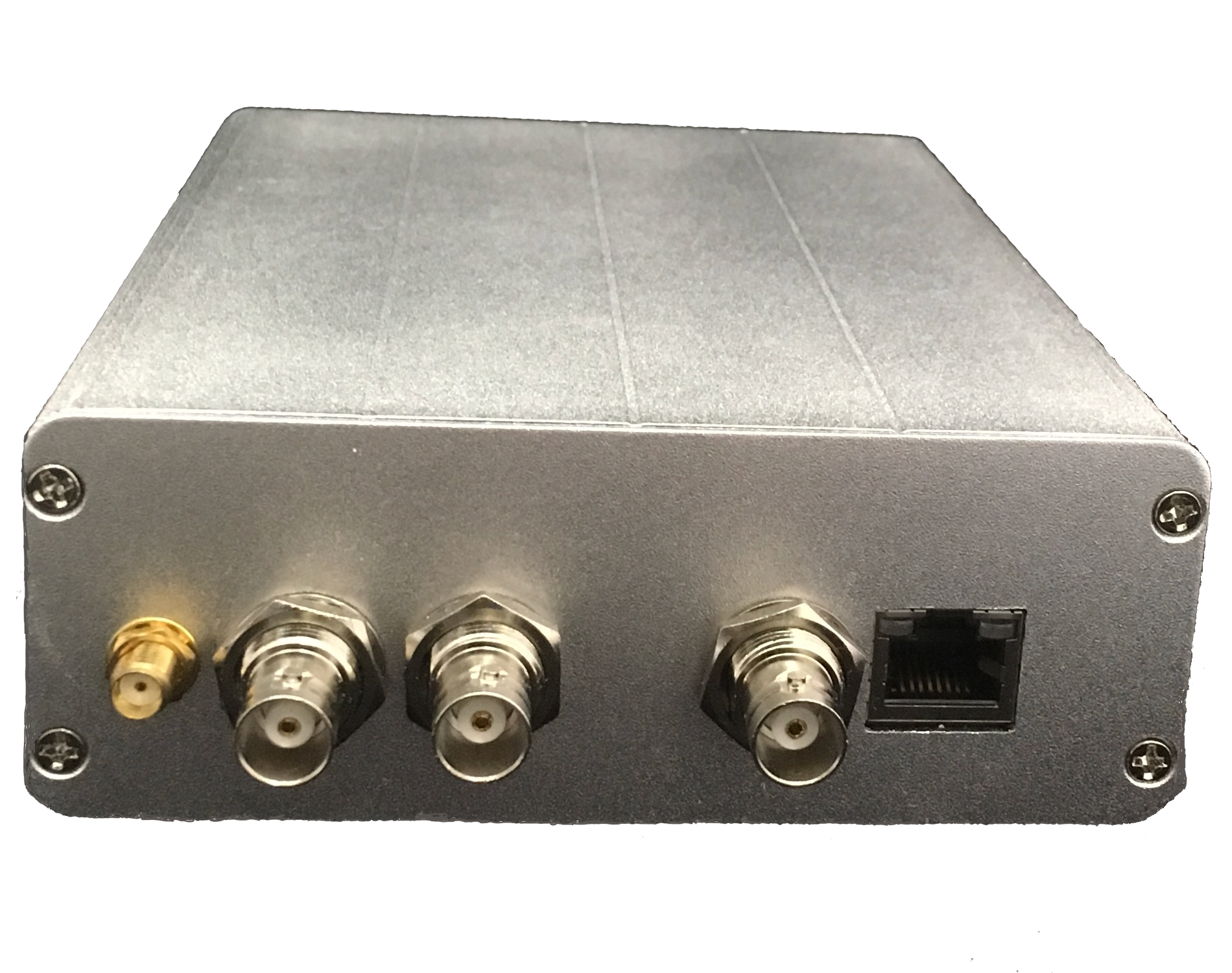

Модуль ВЕКТОР-СС-250 выполнен в виде блока (с пластиковым или алюминевым корпусом), антенны с кабелем для приема сигналов ГНСС ГЛОНАСС/GPS и комплекта кабелей. В блоке расположена многослойная печатная платы, на которой смонтированы приемник сигналов ГНСС ГЛОНАСС/GPS, элементы устройства цифровой обработки и специализированного вычислителя, включая формирователь внутренней ШВ, кварцевый генератор. На блоке смонтированы разъём выходных сигналов внутренней ШВ 1 Гц, разъём USB для подключения к ПК, разъём RS232 для подключения к персональному компьютеру (ПК), разъём для подключения кабеля антенного блока.
Обмен информацией между модулями и внешними устройствами осуществляется по последовательному интерфейсу RS232/485/422 или USB 2.0 (для ВЕКТОР-СС-250) и PCIe 2.0 (для ВЕКТОР-СС-PCIe-05, ВЕКТОР-СС-PCIe-5, ВЕКТОР-СС-PCIe-250).
