Особенности
Оптические рефлектометры серии TRFTS510 — это универсальный оптический рефлектометр для контроля одномодовых линий связи на длинах волн 1310/1550/1625/1650 нм и предназначены для измерения ослабления и отражения оптического сигнала, длины волокна до мест неоднородностей. Может комплектоваться видеоскопом (микроскопом) для контроля оптических соединений (модель JW02).

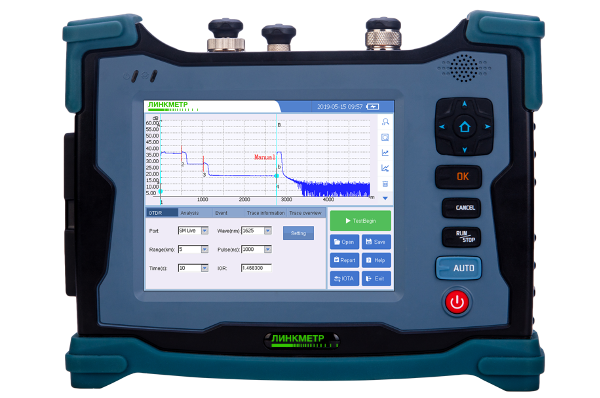

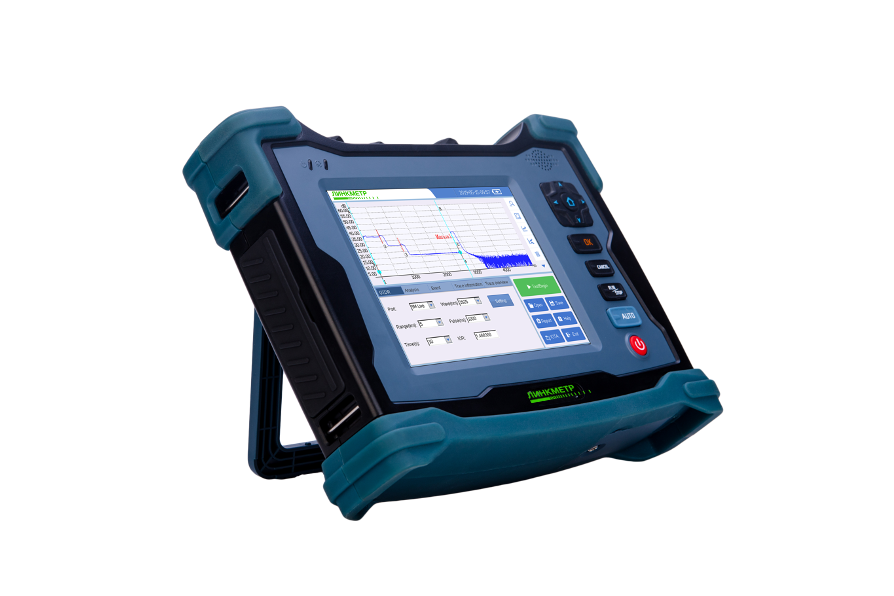

Рефлектометр представлен в моноблочном портативном исполнении и имеет вес чуть более 1 кг. Модели могут быть оснащены также измерителем оптической мощности, источником оптического излучения, и ярким визуализатором дефектов.
Модель рефлектометра формируется из указания характеристик. В таблице Характеристики указаны коды формирования модели. Например, модель TRFTS510H-acd - это рефлектометр с 3-мя длинами волн (1310/1550/1625) и динамическим диапазоном 38-40 db.
Тип оптических рефлектометров TRFTS510 утверждён в качестве средства измерений. Номер в Госреестре СИ 96042-25
-
Автоматическая установка параметров тестирования
-
Автоматическая таблица событий и схематическое изображение событий
-
Запись данных во внутренней памяти, на USB Flash или SD карту
-
Официальная поддержка производителя в РФ
-
Режим мультиимпульсного интеллектуального теста iOTA
-
Русcифицированный интерфейс
-
Возможность подключения видеоскопа для контроля качества торца волокна
-
Управление осуществляется, как с клавиш, так и через сенсорный емкостной дисплей
-
Гарантия 1 год
Характеристики
Рефлектометр
Рабочие длины волн, нм
1310 — код модели a
1490 — код модели b
1550 — код модели c
1625 — код модели d
1650 — код модели e
Длительность импульса, нс
3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000
Динамический диапазон, дБ
30-32 — модель L
34-35 — модель N
38-40 — модель H
42-43 — модель M
Диапазоны измерения расстояния, км
от 0,4 до 240
Мёртвая зона по затуханию, м
3 — для моделей H,M
4 — для моделей L, N
Мёртвая зона по событиям, м
0,8
Разрешающая способность, м
0,026
Измеритель средней мощности
Длина волны калибровки, нм
850/1310/1490/1550/1625/1650
Измеряемая мощность дБ
от −50 дБ до +10 дБ
Разрешение, дБ
0,01
Размерности
дБм, Вт
Источник оптического излучения
Выходная мощность непрерывного излучения, не менее, дБм
−4
Внутренняя модуляция
270 Гц, 330 Гц, 1 кГц, 2 кГц, Постоянное (CW)
Длина волны излучения, нм
1310/1550
Визуализатор повреждений волоконного кабеля (VFL)
Длина волны излучения, нм
650±20
Выходная мощность излучения, мВт
Типовое значение не менее 10
Общие параметры
Возможные типы адаптеров
FC, SC, ST, LC,
Размеры, мм / Масса, г
210х161х46/ 1.0 ± 0,2
Напряжение батареи, В
14.4
Ёмкость батареи, мАч
5000
Напряжение внешнего питания, В, А
15В ±3В, 2А, 100 – 240В/50 – 60Гц
Условия эксплуатации, ℃
от −10 до +50
Интерфейсы
USB, тип А, 2 шт, 10/100М Ethernet
Влажность, %, не более
95
Дисплей
640x480, 5.6-дюймов TFT цветной
