Особенности

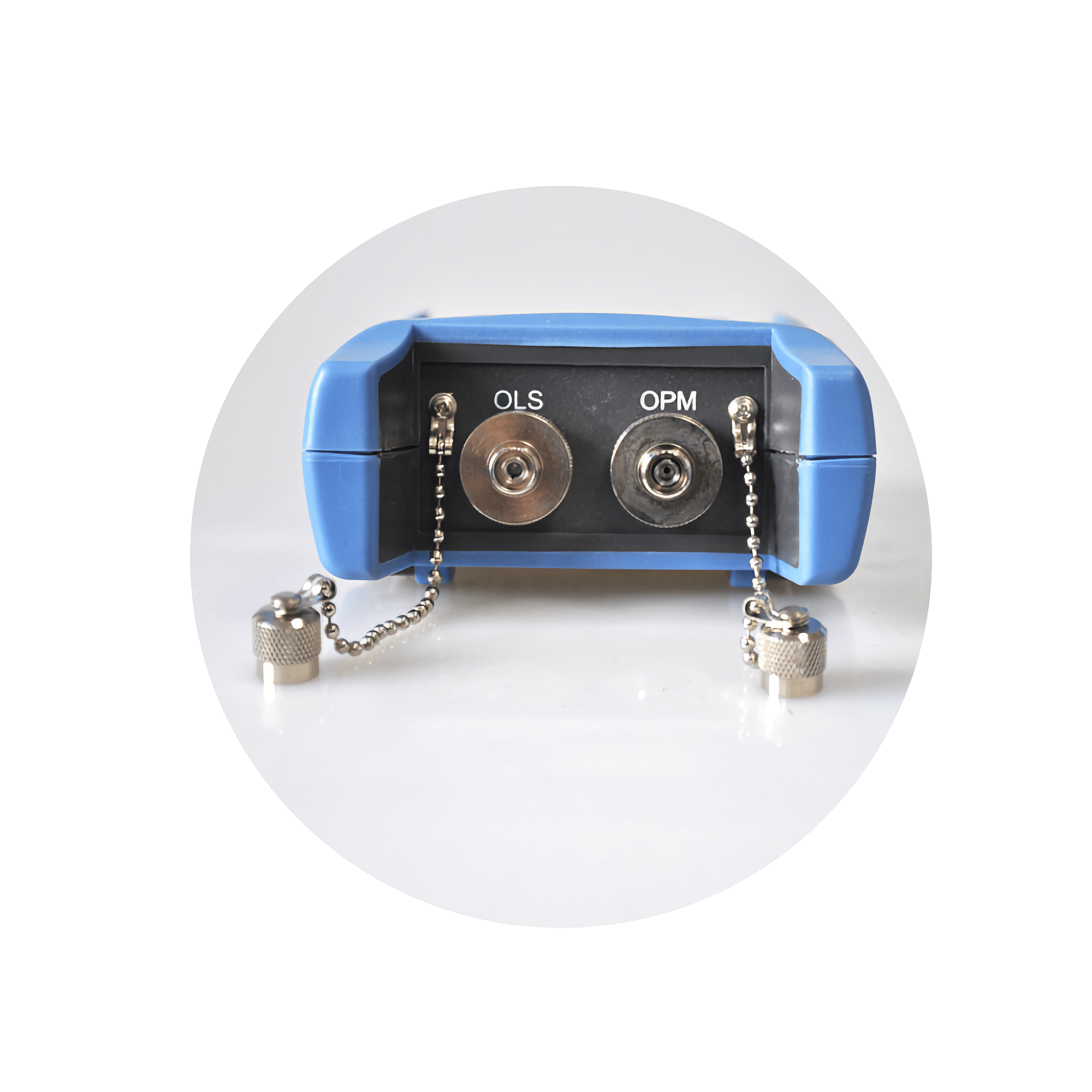

Тестеры оптические JW3209 предназначены для измерений средней мощности оптического излучения мощности, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконно-оптических линиях передачи. Оптический тестер объединяет в одном корпусе источник оптического излучения и измеритель оптической мощности.
Прибор представлен в двух модификациях JW3209А и JW3209С отличающихся диапазонами измерения. Встроенная память прибора позволяет хранить и передавать результаты измерений на ПК.
Тип тестеров оптических JW3209 утверждён в качестве средств измерений. Номер в Госреестре СИ 85837-22.
-
Стабильная выходная мощность источника
-
Хранение и передача результатов измерений
-
Интеллектуальная подсветка дисплея
-
Официальная поддержка производителя в РФ
-
Внутренняя модуляция источника
-
Лёгкий и компактный
-
Два варианта исполнения на разные длины волн
-
Гарантия 1 год
Характеристики
Измеритель оптической мощности
JW3209A
JW3209C
Рабочие длины волн, нм
800/1300/1310/1490/1550/1625
Длина волны калибровки, нм
850/1310/1550/1625
Тип детектора
InGaAs
Диапазон измерения уровня средней мощности, дБм
−70...+6
−50...+6
Диапазон отображения уровня средней мощности, дБм
−70...+6
−50...+26
Пределы допускаемой относительной погрешности измерений уровня оптической мощности на длинах волн, дБ
±0,5 для 850 нм
±0,3 для 1310, 1550, 1625 нм
Разрешение, дБ
0.01
Источник оптического излучения
Длина волны, нм
1310/1550
Типовая выходная мощность, дБм
−5
Тип волокна
SM
Модуляция и автоопределение модулированного сигнала, Гц
CW, 270, 1000, 2000
Автопереключение длины волны источника
1310/1550
Общие параметры
Возможные типы адаптеров
FC, SC, ST, LC
Размеры, см / Масса, кг
4,5x9x17,5 / 0.25
Напряжение батареи, В
3*1,5 AA
Напряжение внешнего питания, В, А
5±5%, 1
Условия эксплуатации, ℃
от −10 до +50
Атмосферное давление, кПа
От 84 до 106,7
Влажность, %, не более
95
Время работы от батарей, ч
до 200
Комплект поставки
Тестер оптический JW3216A/C
1
Блок питания
1
Кабель USB
1
Адаптер FC для источника (установлен на прибор)
2
Адаптер ST для источника и измерителя
2
Адаптер SC для источника и измерителя
2
Адаптер LC для источника и измерителя
(дополнительная опция под заказ)
Безворсовые палочки
2
Сертификат тестирования
1
Сумка для переноски
1
Эксплутационная документация
1
