Особенности
Измерители оптической мощности JW3216 предназначены для измерения средней мощности оптического излучения в одномодовых и многомодовых волоконно-оптических линиях на длинах волн 850/1310/1550/1625 нм и в качестве индикатора на длинах волн 1300/1490 нм.
Прибор представлен в двух модификациях JW3216А и JW3216С, отличающихся диапазонами измерения. Имеются режимы автоопределения сигналов тональной частоты и длины волны (совместно с источниками излучения JW3116). Встроенная память прибора позволяет хранить и передавать результаты измерений на ПК.
Тип измерителей оптической мощности JW3216 утверждён в качестве средств измерений. Номер в Госреестре СИ 85836-22
-
Автоматическое определение сигналов тональной частоты и длины волны
-
Хранение и передача результатов измерений
-
Интеллектуальная подсветка дисплея
-
Официальная поддержка производителя в РФ
-

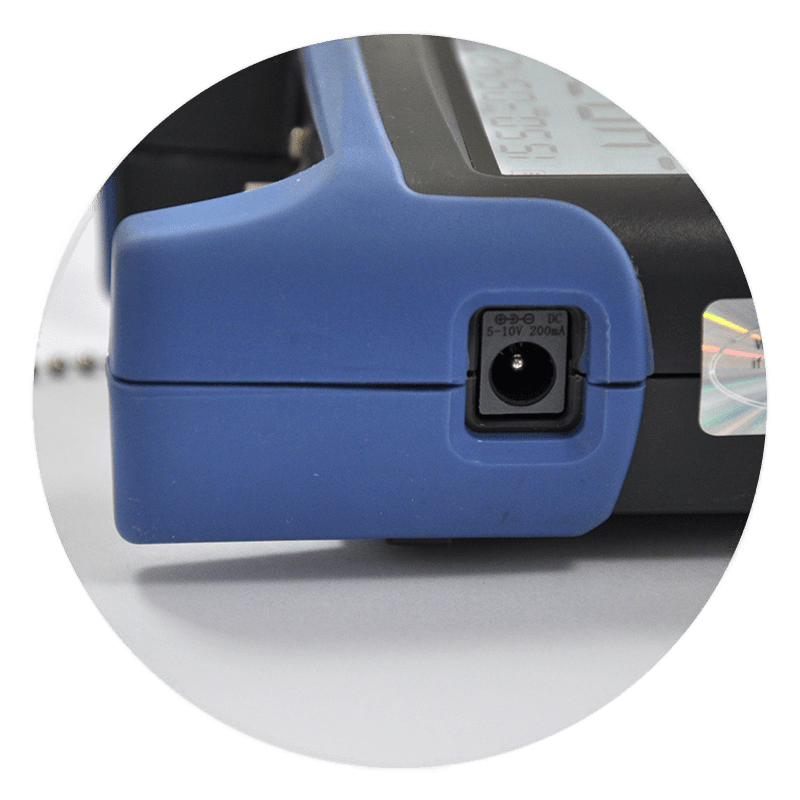

Питание от стандартных батарей или от блока питания
-
Лёгкий и компактный
-
Два варианта исполнения на разные длины волн
-
Гарантия 1 год
Характеристики
Измеритель оптической мощности
JW3216A
JW3216C
Диапазон волн, нм
850...1625
Длина волны калибровки, нм
850/1310/1550/1625
Тип детектора
InGaAs
Диапазон измерения уровня средней мощности, дБм
−70...+6
−50...+6
Диапазон отображения уровня средней мощности, дБм
−70...+6
−50...+26
Пределы допускаемой относительной погрешности измерений уровня оптической мощности на длинах волн, дБ
±0,5 для 850 нм
±0,3 для 1310, 1550, 1625 нм
Разрешение, дБ
0.01
Определение сигналов тональной частоты, Гц
270, 330, 1000, 2000
Определение длины волны, нм
850/1310/1550/1625
Количество записей в памяти, до
1000
Общие параметры
Возможные типы адаптеров
FC, SC, ST, LC, 2.5 мм универсальный
Размеры, см / Масса, кг
4,5x9x17,5 / 0.25
Напряжение батареи, В
3*1,5 AA
Напряжение внешнего питания, В, А
5±5%, 1
Условия эксплуатации, ℃
от −10 до +50
Атмосферное давление, кПа
От 84 до 106,7
Влажность, %, не более
95
Время работы от батарей, ч
до 45
Комплект поставки
Измеритель оптической мощности JW3216A/C
1
Блок питания
1
Кабель USB
1
Адаптер FC/2,5 мм универсальный (установлен на измеритель)
1
Адаптер ST
1
Адаптер SC
1
Безворсовые палочки
2
Сертификат тестирования
1
Сумка для переноски
1
Эксплутационная документация
1
