Особенности

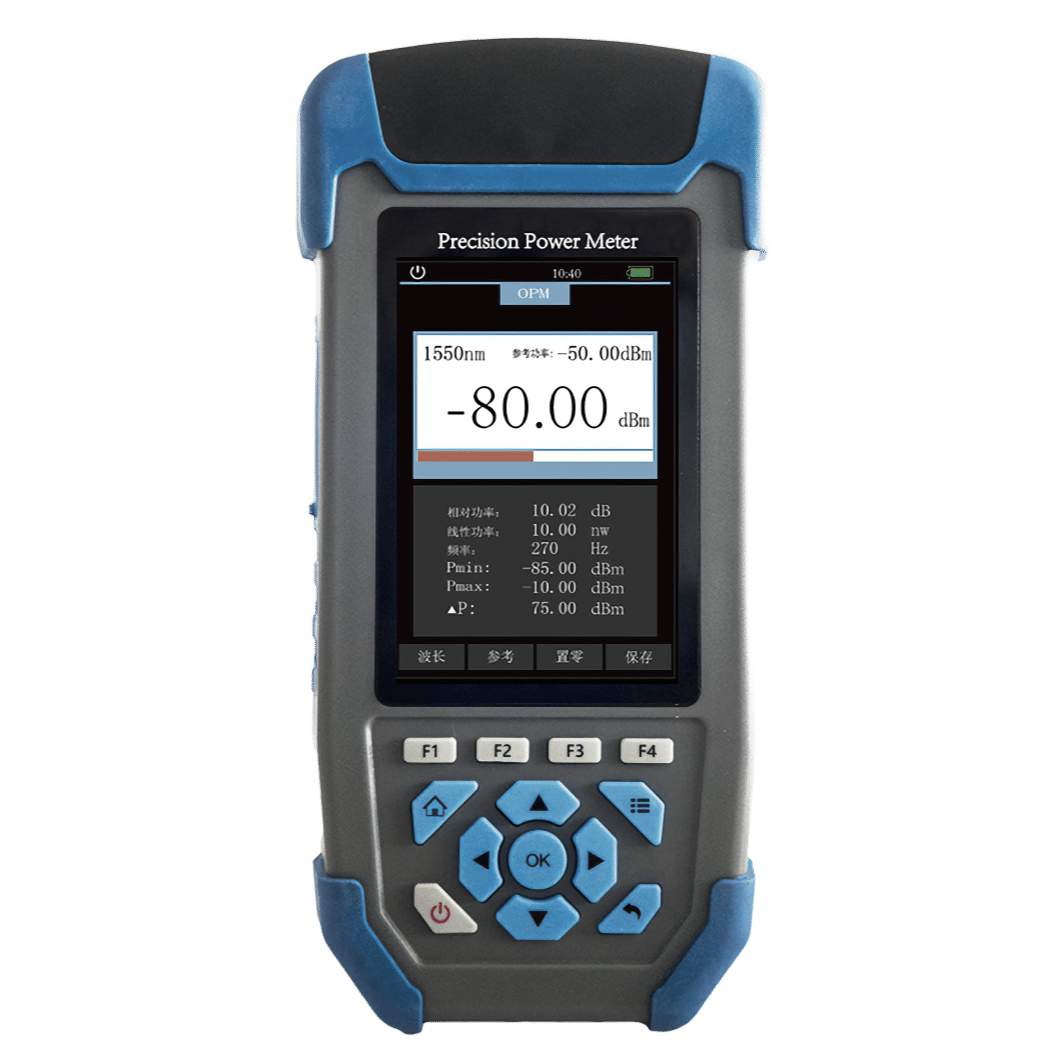

Измерители оптической мощности JW3220 предназначены для точных измерений параметров оптических линий связи, таких как средняя мощность, относительная мощность, измерение потерь в одномодовых и многомодовых волоконно-оптических линиях на длинах волн 850/980/1270/1300/1310/1490/1550/1577/1625/1650 нм.
Обладая широким диапазоном измерений 90 дБ и высочайшей точностью 0,13 дБ JW3220 может применяться даже для лабораторных измерений. Высокая разрешающая способность позволяет использовать приборы для измерения очень низких потерь и незначительных изменений оптической мощности.
Меню прибора позволяет настраивать пороги сигнализации «годен/не годен» и вести мониторинг максимального и минимального изменения мощности в реальном времени. Имеются функции обнаружения сигнала тональной частоты, идентификации длины волны и визуального локатора повреждений.
Прибор представлен в модификациях JW3220А и JW3220С, отличающихся диапазонами измерения. Кроме того, возможно производство измерителей с набором длин волн калибровки количеством до 45 по заказу потребителя. Измерители оптической мощности JW3220 проходят испытания в целях утверждения типа средств измерений.
Прибор JoinWit JW3220 прекрасно работает в паре с источником оптического излучения OLS JoinWit JW3120. Данная пара приборов является идеальным комплектом для проведения высокоточных измерений на оптических линиях связи
-
Автоматическое определение сигналов тональной частоты и длины волны
-
Эргономичный, лёгкий и компактный
-
Диапазон измерений 90 дБ
-
Настройка порогов измерений
-
Цветной дисплей 3,5 дюйма
-
Функция чтения данных в реальном времени
-
Автоматическое определение сигналов тональной частоты и длины волны
-
Встроенный визуальный локатор дефектов
Характеристики
Измеритель оптической мощности
JW3220A
JW3220C
Диапазон волн, нм
800...1700
Длина волны калибровки, нм
850/980/1270/1300/1310/1490/1550/1577/1625/1650
Тип детектора
InGaAs, 2 мм
Диапазон измерения уровня средней мощности, дБм
−80...+10
(−70...+10 для 850 и 980 нм)
−65...+26
(−55...+26 для 850 и 980 нм)
Диапазон отображения уровня средней мощности, дБм
−80...+10
−65...+26
Пределы допускаемой относительной погрешности измерений уровня оптической мощности, дБ
±0,25
±0,25
(при мощности -45... +10 дБм)
Разрешение, дБ
0.0001
Определение сигналов тональной частоты, Гц
270, 330, 1000, 2000
Единицы измерений
дБ, дБм, хВт
Количество записей в памяти, до
1000
Визуализатор повреждений
Длина волны излучения, нм
650±20
Выходная мощность излучения, мВт
10
Режимы
CW, 1 Гц, 2 Гц
Разъем
Универсальный 2,5 мм
Общие параметры
Возможные типы адаптеров
FC, SC, ST, LC, 2,5 и 1,25 мм универсальный
Размеры, мм / Масса, кг
188x88x44 / 0.4
Батарея, В
3,7 В, 4000 мАч
Дисплей
3.5 дюйма, цветной TFT
Напряжение внешнего питания, В, А
5±5%, 1
Условия эксплуатации, ℃
от −10 до +60
Время автовыключения, мин
0; 5-30
Интерфейс
microUSB/USB Type-B(опция), TF карта (опция)
Условия хранения, ℃
от −25 до +70
Комплект поставки
Измеритель оптической мощности JW3220A/C
1
Блок питания
1
Кабель USB
1
Адаптер FC (установлен на измеритель)
1
Адаптер ST
1
Адаптер SC
1
Адаптер LC
1
Адаптер 1.25 мм
1
Эксплутационная документация
1
