Особенности

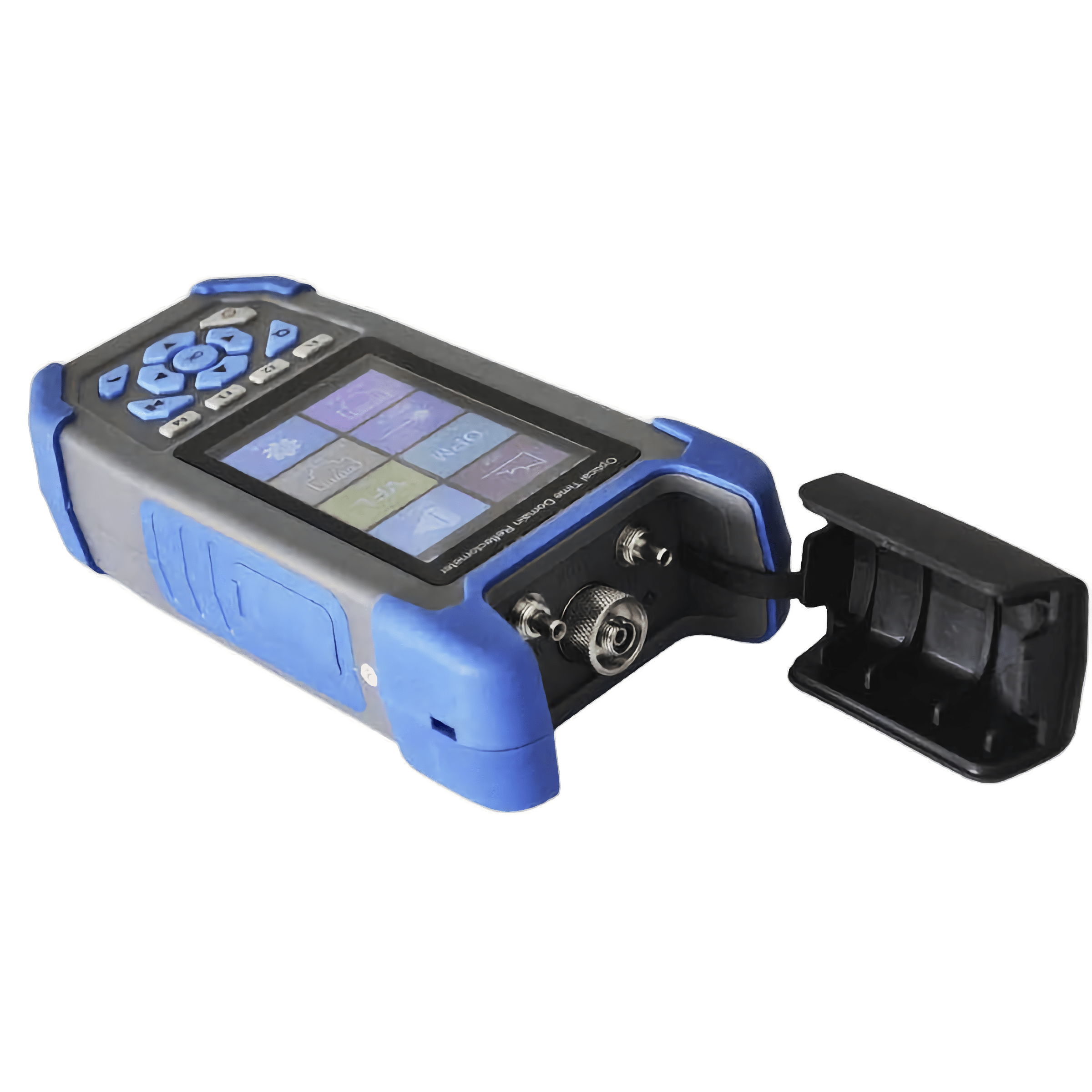

Оптический рефлектометр-тестер JW3302SJ применяется для построения и обслуживания сетей FTTx и доступа, для поиска обрывов волокна, определения длины волокна до событий, потерь и всё это нажатием одной клавиши. Простейшая настройка теста для одного типа волокна.
Оптический тестер имеет стабилизированный источник оптического излучения, функцию измерителя оптической мощности, визуальный локатор дефектов и тестер кабелей RJ45. Результаты отображаются на ярком цветном дисплее с регулируемой подсветкой.
Сверхкомпактный ударопрочный корпус. Встроенный фонарик. Встроенная литий-полимерная батарея ёмкостью 4000 мАч обеспечивает автономную работу в режиме измерений до 12 часов. Возможность тестирования «живого» волокна (для версии 1625 нм)
-
Сверхкомпактный и лёгкий
-
Автоматическая таблица событий и схематическое изображение событий
-
Тестирование «живого» волокна (для версии 1625 нм)
-
Запись данных во внутренней памяти, на USB Flash или TF карту
-
Автоматическая установка параметров тестирования
-
Функции рефлектометра, тестера, измерителя и источника оптического излучения.
-
Простая, интуитивно понятная настройка.
-
Заряжается через USB - порт
Характеристики JW3302SJ
Рефлектометр
JW3302SJ 1310/1550
JW3302SJ 1625
Рабочие длины волн, нм
1310/1550
1625
Тип волокна
G652 SM
Длительность импульса, нс
от 5 до 10000
Динамический диапазон, дБ
24/22 (22/20)
24 (22)
Диапазоны измерения расстояния, км
от 0,5 до 60
Мёртвая зона по затуханию, м
8
Мёртвая зона по событиям, м
3
Погрешность измерения длины L, м
±(1+дискретность+0.005%*L)
Разъем
FC (PC) взаимозаменяемый с SC, ST, LC
Разрешающая способность, м
0,7
Измеритель средней мощности
Длина волны калибровки, нм
850/1270/1300/1310/1490/1550/1577/1625
Измеряемая мощность дБ
от −50 дБ до +26
Разрешение, дБ
0,001
Неопределенность, %
±5
Разрешение, дБ
0,001
Идентификация модулированного сигнала, Гц
CW, 270, 1000, 2000
Разъем
Универсальный 2,5 мм
Размерности
дБм, Вт
Источник оптического излучения
Выходная мощность непрерывного излучения, не менее, дБм
-5
Внутренняя модуляция
270 Гц, 1 кГц, 2 кГц, Постоянное (CW)
Стабильность
± 0.5 дБ за 15 мин после 15 мин прогрева
Разъем
FC взаимозаменяемый с SC, ST, LC
Длина волны излучения, нм
1310/1550
1625
Визуализатор повреждений волоконного кабеля (VFL)
Длина волны излучения, нм
650±20
Выходная мощность излучения, мВт
Типовое значение не менее 10
Режимы модуляции
CW, 1 Гц, 2 Гц
Разъем
Универсальный 2,5 мм
Комплект поставки
Оптический рефлектометр, шт
1
Блок питания, шт
1
Адаптер FC, установлен на порт рефлектометра/источника, шт
1
Адаптер SC для разъема рефлектометра/источника, шт
1
Адаптер обратной петли RJ45 (вставлен в прибор), шт
1
Эксплуатационная документация, шт
1
Дополнительные аксессуары (по запросу)
Адаптер LC для порта рефлектометра/источника
под заказ
Адептер ST для порта рефлектометра/источника
под заказ
Переходной адаптер 2.5 - 1.25 мм для визуализатора
под заказ
Общие параметры
Время работы от встроенной батареи в режиме измерений, ч
12
Размеры, мм / Масса, г
175х82х42/ 350 ± 0,2
Время работы в режиме ожидания, ч
20
Ёмкость батареи, мАч
4000
Питание
Li-Pol батарея 3.7В, блок питания 5-6В, 1-2А
Условия эксплуатации, ℃
от −10 до +50
Условия хранения, ℃
от −40 до +70
Влажность, %, не более
0-95 без конденсации
Интерфейс
Micro-USB, TF-card
Дисплей
3.5-дюймов, цветной, ЖК
