Особенности

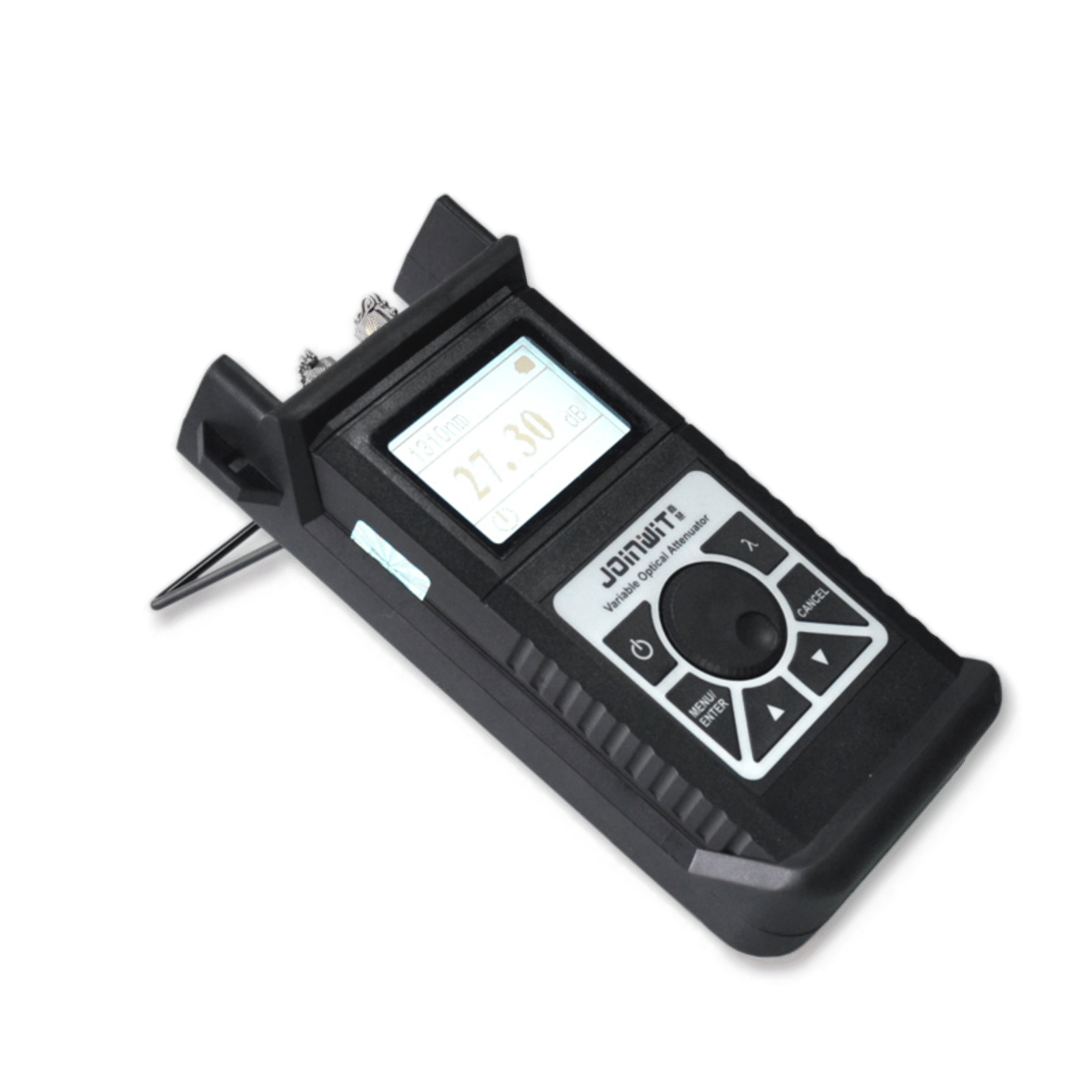

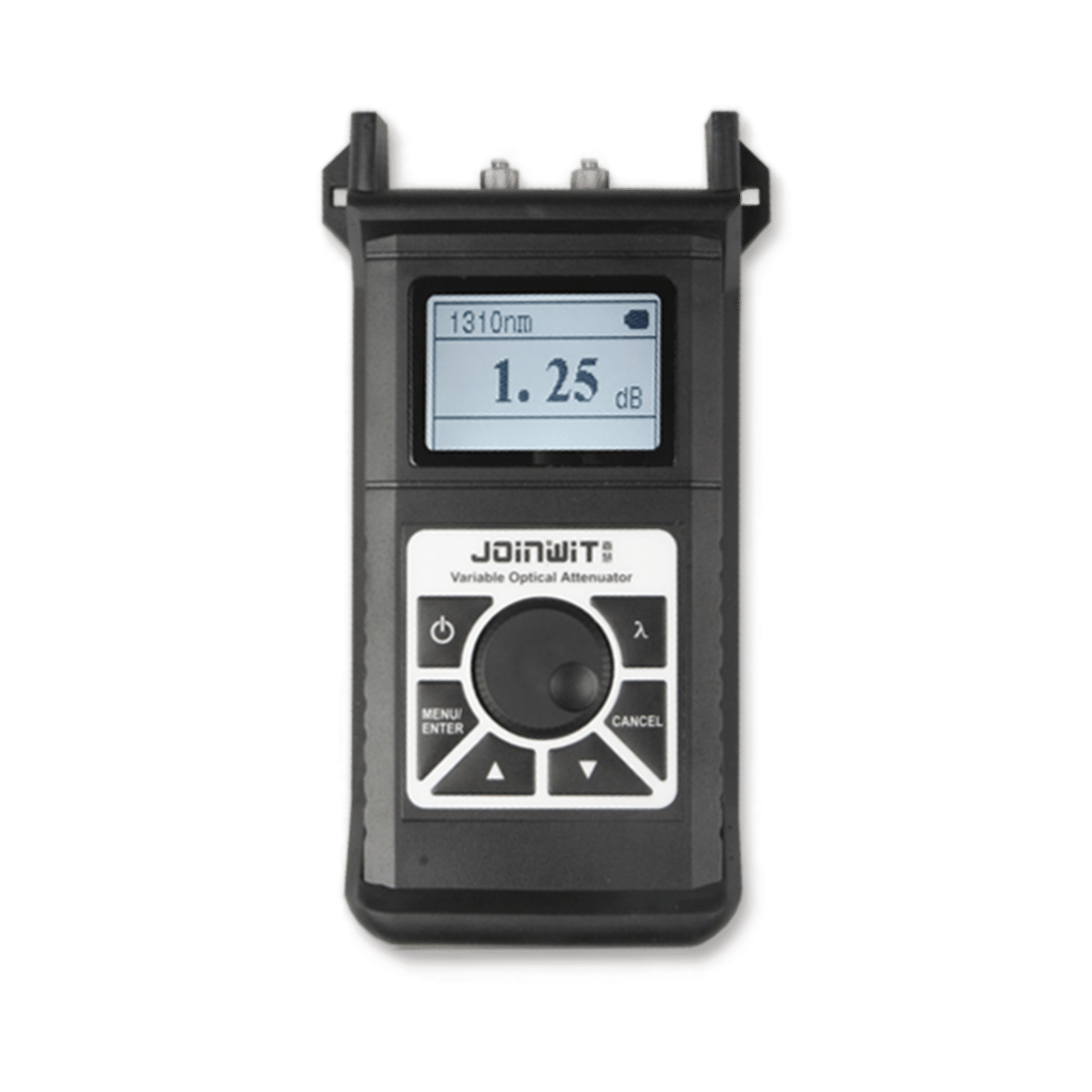

Перестраиваемые оптические аттенюаторы JW3303S/JW3303M - прекрасный инструмент, необходимый для внесения задаваемого оператором ослабления оптического сигнала в одномодовые/многомодовые волоконно-оптические линии. Применяются для определения бюджета линии, проверки линейности ваттметров и других исследовательских задач.
Аттенюаторы выполнены в компактном лёгком корпусе и предназначены для работы, как в полевых, так и в лабораторных условиях
Тип оптических аттенюаторов JW3303 утверждается в качестве средства измерений. Номер в Госреестре СИ ожидается
-
Низкие начальные вносимые потери
-
Крупные, легкочитаемые символы на дисплее с подсветкой
-
Работа от заряжаемой батареи или блока питания
-
Внесён в Госреестр СИ: в процессе испытаний
-
Поставка с первичной поверкой
-
Две модели: для Одномодового и Многомодового волокна
-
Пассивное охлаждение
-
Ударопрочный корпус
-
Официальная поддержка производителя в РФ
-
Гарантия 1 год
Характеристики
Оптический аттенюатор
JW3303S
JW3303M
Диапазон длин волн, нм
1260...1650
850...1300
Длина волны калибровки, нм
1310/1550
850/1300
Тип волокна
9/125 мкм SM
62,5/125 мкм MM
Минимальные вносимые потери, дБ, не более
2,5
Диапазон установки затухания, дБ, не менее
2.5 - 60
Разрешение, дБ
0,05
Линейность, дБ
± 0.5
Точность установки ослабления, дБ
± 0.8
Максимальная мощность, дБм
+20
Общие параметры

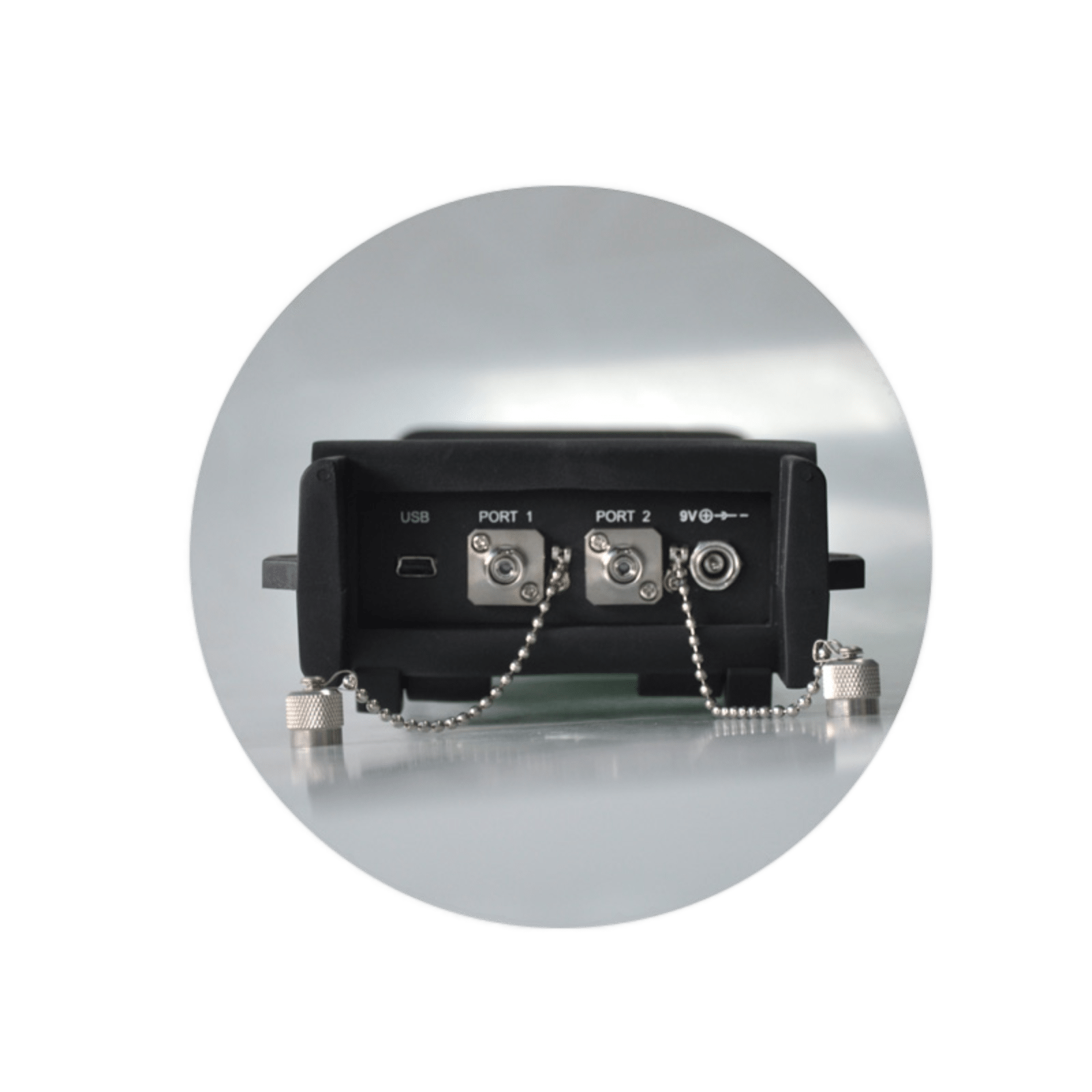

Возможные типы адаптеров
FC, SC, ST
Размеры, см / Масса, кг
26x15,5x11,5 / 0.2
Напряжение батареи, В
7,4
Напряжение внешнего питания, В
7 – 8,5
Условия эксплуатации, ℃
от 0 до +40
Влажность, %
0 - 85
Комплект поставки
Перестраиваемый оптический аттенюатор JW3303S/M
1
Блок питания
252х180х55/ 1,8 ± 0,2
Зарядное устройство
1
Адаптеры FC типа (установлены на прибор)
2
Адаптер SC
2
Сумка для переноски с наплечным ремешком
1
Эксплутационная документация
1
