Особенности
Оптический рефлектометр JW3302E — это универсальный бюджетный оптический рефлектометр для контроля многомодовых и одномодовых линий связи на длинах волн 1310/1550 нм и предназначен для измерения ослабления и отражения оптического сигнала, длины волокна до мест неоднородностей.
Прибор предназначен для широкого применения в инженерном строительстве, обслуживании линий, входного контроля оптического волокна и кабеля и решении других задач.

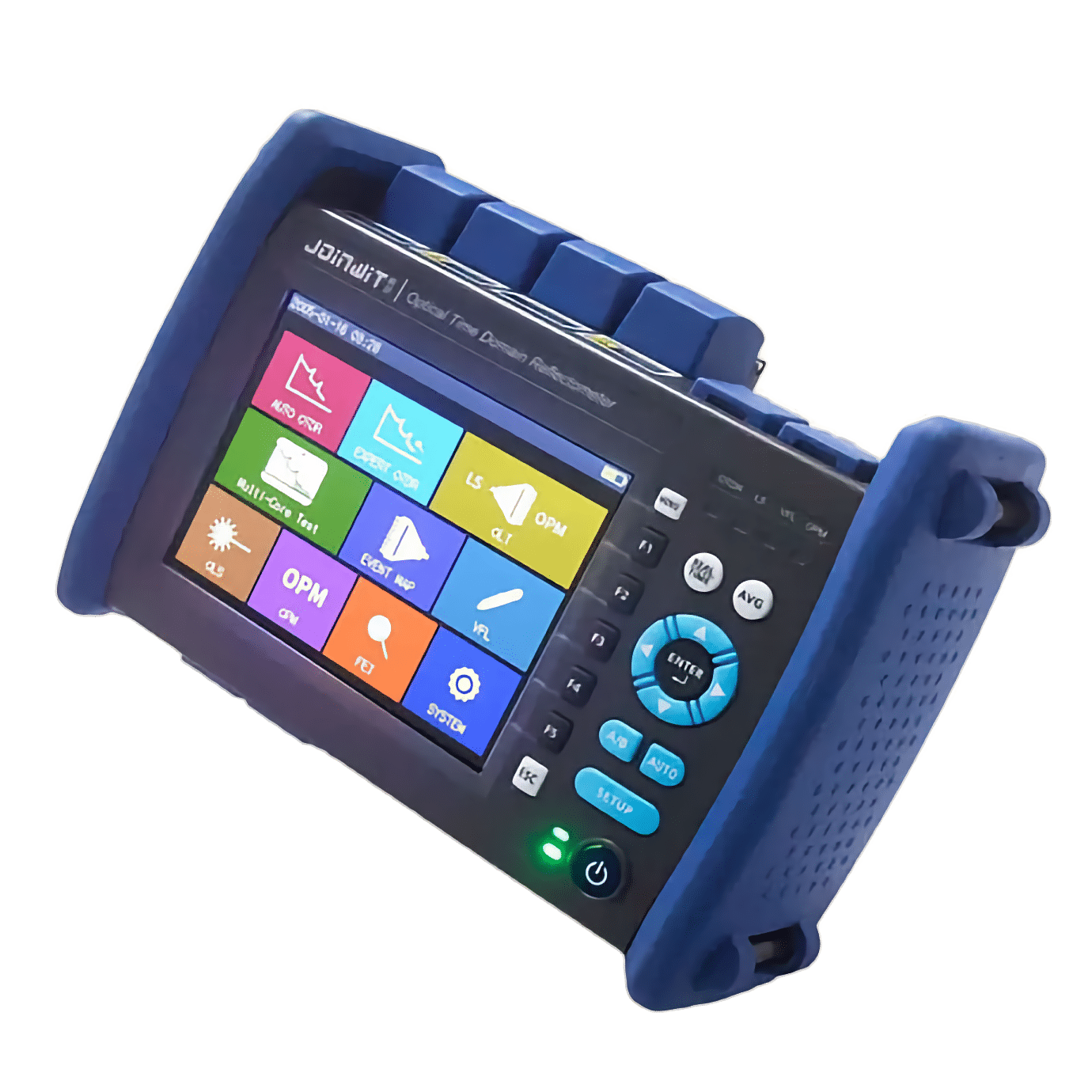

Рефлектометр представлен в моноблочном портативном исполнении и имеет вес менее 2 кг. Данная модель оснащена также измерителем оптической мощности, источником оптического излучения, и ярким визуализатором дефектов.
Тип оптических рефлектометров JW3302E утверждается в качестве средства измерений.
-
Автоматическая установка параметров тестирования
-
Автоматическая таблица событий и схематическое изображение событий
-
Запись данных во внутренней памяти, на USB Flash или SD карту
-
Автоматическое обнаружение сигнала в волокне
-
Источник, измеритель и функция тестера
-
Возможность подключения видеоскопа для контроля качества торца волокна
-
Управление осуществляется, как с клавиш, так и через сенсорный емкостной дисплей
-
Гарантия 1 год
Характеристики
Рефлектометр
Рабочие длины волн, нм
1310/1550
Длительность импульса, нс
3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480
Динамический диапазон, дБ
32/30
Диапазоны измерения расстояния, км
от 0,4 до 256
Мёртвая зона по затуханию, м
8
Мёртвая зона по событиям, м
3
Погрешность измерения длины, м
±（0,75м＋длина×0,0025％＋разрешение в диапазоне)
Максимальное количество точек
256000
Линейность, дБ/дБ
0.05
Разрешение по потерям, дБ
0.001
Диапазон установки показателя преломления
1,00000-1,99999 с шагом 0,00001
Разрешающая способность, м
0,025
Измеритель средней мощности
Длина волны калибровки, нм
850/980/1270/1300/1310/1490/1550/1577/1625/1650
Измеряемая мощность дБм
от −50 дБ до +26
Разрешение, дБ
0,01
Точность
±5% (при -10дБм)
Размерности
дБм, Вт
Источник оптического излучения
Выходная мощность непрерывного излучения, не менее, дБм
−5
Внутренняя модуляция
270 Гц, 1 кГц, 2 кГц, Постоянное (CW)
Длина волны излучения, нм
1310/1550
Визуализатор повреждений волоконного кабеля (VFL)
Длина волны излучения, нм
650±20
Модуляци
Непрерывное, 1 Гц, 2 Гц
Выходная мощность излучения, мВт
Типовое значение не менее 2
Общие параметры

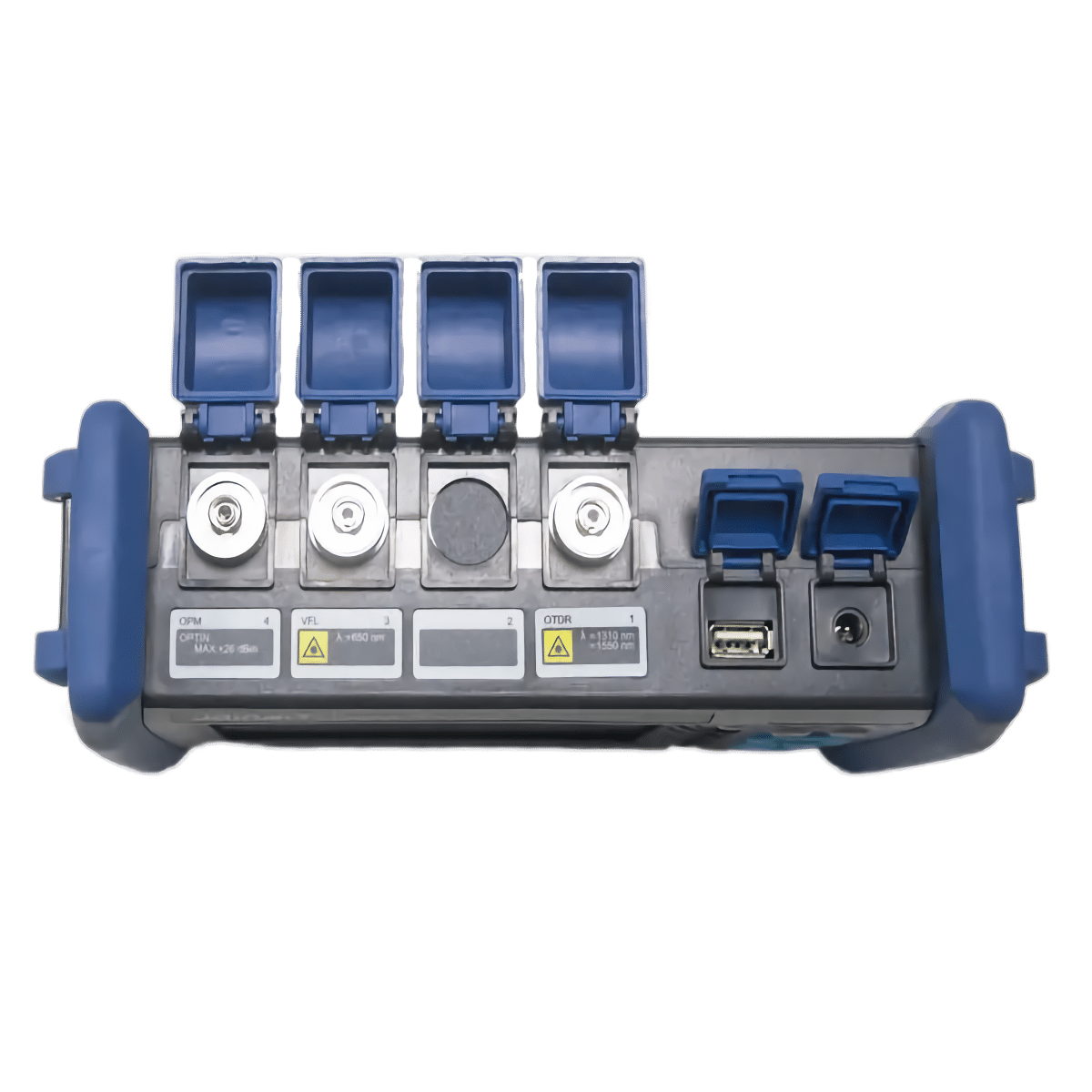

Возможные типы адаптеров
FC, SC
Размеры, мм / Масса, г (включая батарею и защитные чехлы)
230х1170х75/ 1,1 ± 0,2
Напряжение батареи, В
7.4
Ёмкость батареи, мАч
5200
Напряжение внешнего питания, В, А
12В ±1В, 2А, 100 – 240В/50 – 60Гц
Условия эксплуатации, ℃
от 0 ºС до +40 ºС Заряд батареи от -5 ºС до +40 ºС
Интерфейсы
USB тип С, Micro-SD card
Влажность, %, не более
5-95% без конденсации
Язык
Английский, Китайский
Дисплей
800×480, 5,6-дюймов TFT, емкостной, цветной
